Com'è fatto: la F1
Una vettura di F1 è un complesso capolavoro di ingegneria, progettato per massimizzare le prestazioni su pista attraverso un perfetto equilibrio tra aerodinamica, potenza e aderenza. Di seguito una panoramica dei principali componenti che costituiscono una vettura di Formula 1.
F1 - telaio e Monoscocca
Il telaio, o monoscocca, è il corpo principale della vettura. Realizzato in fibra di carbonio, è progettato per essere estremamente leggero e rigido, offrendo al contempo la massima sicurezza per il pilota. La monoscocca integra anche la cellula di sopravvivenza, che protegge il pilota in caso di incidente.F1 - Motore
Le vetture di Formula 1 utilizzano un motore ibrido turbo V6 da 1.6 litri. Il motore a combustione interna è supportato da un sistema ibrido che include due unità di recupero dell'energia: - MGU-K (Motor Generator Unit - Kinetic): recupera energia durante la frenata. - MGU-H (Motor Generator Unit - Heat): recupera energia dal calore dei gas di scarico.
F1 - Trasmissione
La trasmissione è composta da una scatola del cambio, generalmente a otto marce, e dal differenziale. È progettata per gestire la potenza del motore e trasferirla in modo efficiente alle ruote posteriori.F1 - Sospensioni
Le sospensioni, sia anteriori che posteriori, sono cruciali per mantenere il contatto tra le gomme e la pista, garantendo stabilità e aderenza. Le sospensioni delle vetture di Formula 1 sono altamente regolabili e realizzate con materiali leggeri e resistenti come il titanio e la fibra di carbonio.F1 - Aerodinamica
L'aerodinamica in una vettura di Formula 1 è lo studio e l'applicazione dei principi del flusso dell'aria attorno e attraverso la vettura per migliorare le prestazioni. Gli obiettivi principali dell'aerodinamica in F1 sono ridurre la resistenza (drag) e aumentare la deportanza (downforce).- Resistenza Aerodinamica (Drag): la resistenza è la forza che oppone il movimento della vettura attraverso l'aria. Ridurre il drag è fondamentale per aumentare la velocità massima e per ottimizzare il consumo del carburante.
- Deportanza (Downforce): la deportanza è la forza che spinge la vettura verso il basso, aumentando l'aderenza delle gomme alla pista. Maggiore downforce permette di affrontare le curve a velocità più elevate senza perdere il controllo.

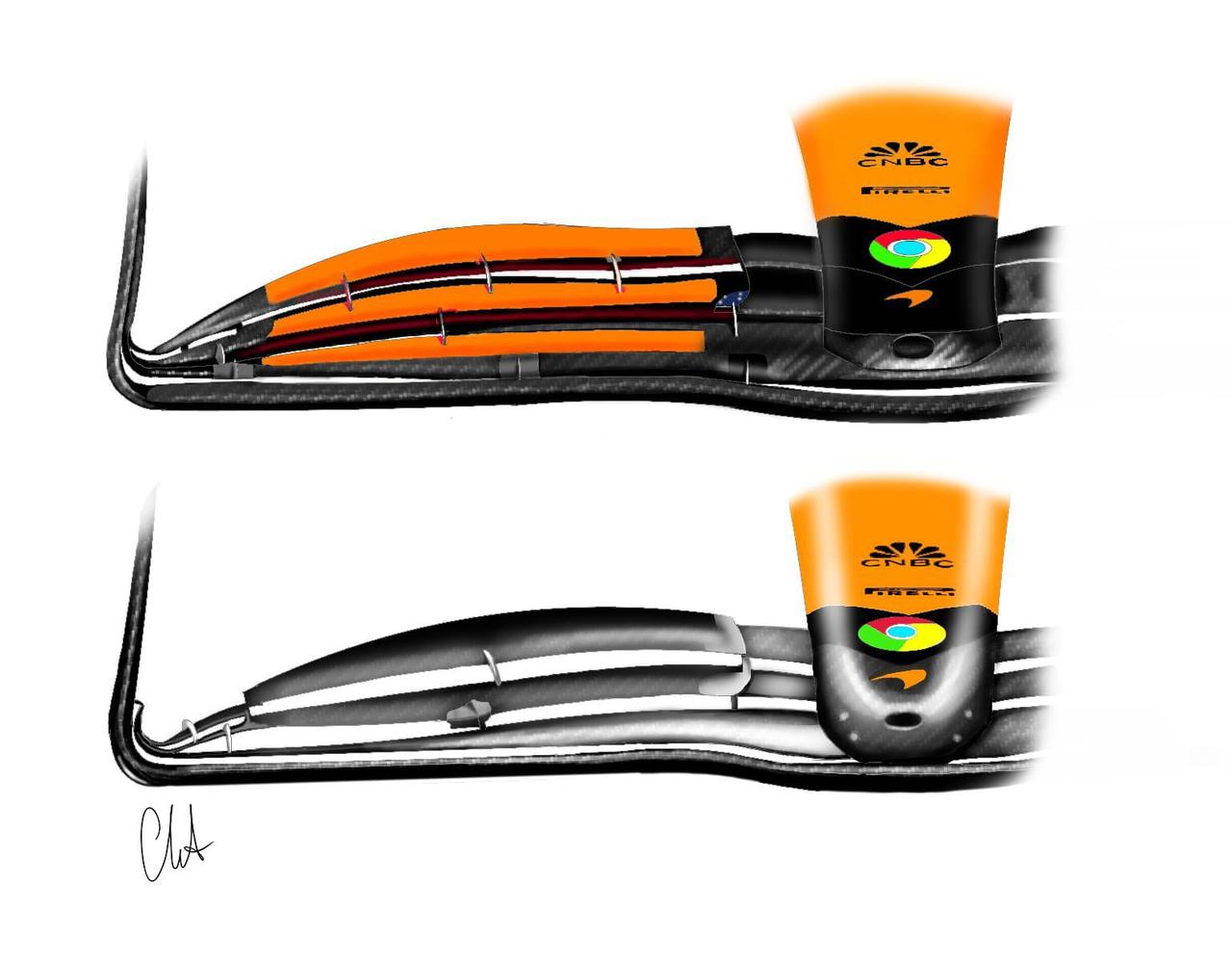

- Alettoni Anteriori e Posteriori: questi componenti generano deportanza e possono essere regolati per bilanciare l'auto in diverse condizioni di pista.
- Diffusore: situato nella parte posteriore della vettura, il diffusore aiuta a gestire il flusso d'aria sotto l'auto, aumentando la downforce.
- Pance Laterali e Canalizzazioni: questi elementi guidano l'aria verso i radiatori per raffreddare il motore e i freni, e ottimizzano il flusso d'aria per ridurre il drag.
- Bargeboards e Turning Vanes: questi piccoli deflettori di flusso, anche se oggi sono molto ridimensionati rispetto alla passata generazione e hanno funzione per canalizzare il flusso perso i canali Venturi, aiutano a controllare l'aria intorno alle ruote e ai componenti della vettura per migliorare l'efficienza aerodinamica.
F1 - Ruote e Pneumatici
Le vetture di Formula 1 montano pneumatici slick, quindi senza battistrada scolpito, prodotti da un unico fornitore (attualmente Pirelli), che offrono diversi livelli di mescola per adattarsi alle varie condizioni di pista e temperatura. Le ruote sono generalmente realizzate in magnesio per ridurre il peso.F1 - Impianto Frenante
L'impianto frenante di una vettura di Formula 1 include dischi in carbonio e pinze freno altamente avanzate. Questo sistema garantisce una frenata potente e costante, anche a temperature elevate.F1 - Sistema di Raffreddamento
Il sistema di raffreddamento comprende radiatori per il motore e l'unità ibrida, così come scambiatori di calore per mantenere la temperatura dei componenti critici entro limiti ottimali.F1 - Elettronica e Telemetria
Le vetture di Formula 1 sono dotate di sofisticati sistemi elettronici e di telemetria, che monitorano in tempo reale vari parametri del mezzo (velocità, temperatura, pressione, etc.) e trasmettono i dati al team ai box per analisi e regolazioni.F1 - Abitacolo
L'abitacolo è progettato per offrire la massima protezione al pilota, con un sedile sagomato in fibra di carbonio e cinture di sicurezza a sei punti. Include anche un volante multifunzione con una serie di comandi e display per la gestione della vettura.F1 - Halo
Il sistema Halo è una struttura di protezione in titanio montata sopra l'abitacolo, progettata per proteggere la testa del pilota da detriti e impatti.
F1 - Carrozzeria
La carrozzeria della vettura, anch'essa in fibra di carbonio, è modellata per ottimizzare l'aerodinamica e ridurre la resistenza all'avanzamento. Ogni componente di una vettura di Formula 1 è il risultato di anni di ricerca e sviluppo, test rigorosi e innovazioni tecnologiche avanzate. L'obiettivo è sempre quello di migliorare le prestazioni, l'efficienza e la sicurezza, spingendo costantemente i limiti dell'ingegneria e della tecnologia.Crediti foto: Scuderia Ferrari Illustrazioni: Chiara Avanzo
